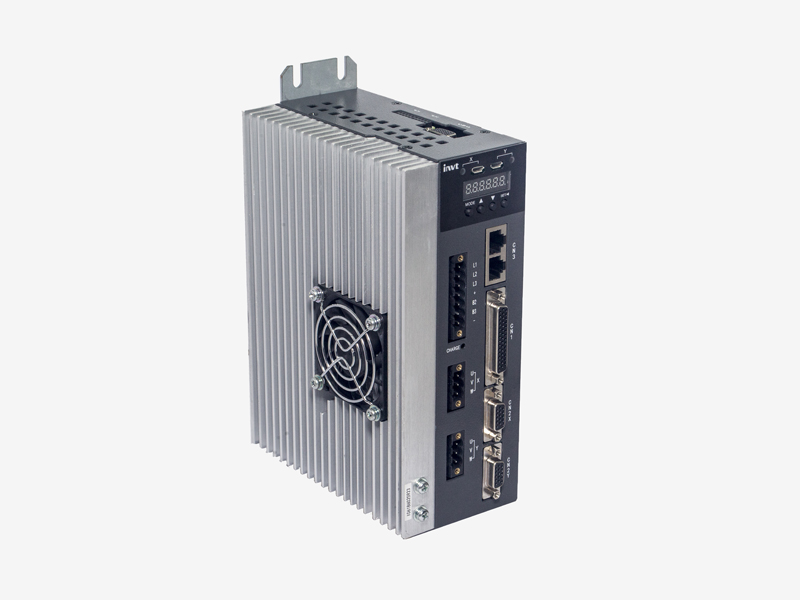

SL212織機專用二合一卷取送經系統
織機專用，功能與SL320系列相似，創新性將卷取和送經兩個伺服控制器合二為一，相較兩個單軸伺服驅動器，總體體積更小，效率更高，主要配套于WS900系列一體化噴水織機電控系統和AS1000系列智能噴氣電控系統。采用最新DA200底層平臺，實現快速精確的位置控制、速度控制、轉矩控制，優化的算法使張力控制更加平穩，對各種停車檔有更好的抑制作用。
* 卷取送經雙伺服二合一，節約空間，提高效率；
* 響應頻率達2.0kHz，配備17位高分辨率編碼器，高精度定位；
* 優化的張力控制算法使布面張力更穩定；
* 優化的檔子抑制算法及提供豐富的檔子補償模式。
項目 | 規格 | ||
電源 | 220V系統輸入電壓 | 1P/3P AC220V(-15%)~240V(+10%) 47Hz~63Hz | |
端口 | 控制信號 | 輸入 | 9路輸入（5個按鍵、3路變緯密、停撬） |
輸出 | 2路輸出（ 故障、補償完成） | ||
模擬量 | 輸入 | 2路輸入（1路張力、1路備用） | |
脈沖信號 | 輸入 | 720線主編碼器信號，方式：差分輸入或集電極開路輸入，信號名稱分別為：A +、A -、B+、B -、Z +、Z -； | |
通信功能 | USB | 1:1通信上位機軟件（標配） | |
RS485 | 1:n通信（標配） | ||
CANopen | 1:n通信（選配） | ||
保護 | 硬件保護 | 過壓、欠壓、過流、過速、過載、制動電阻過載、驅動器過熱、編碼器故障等 | |
軟件保護 | 存儲器故障、初始化故障、I/O分配異常、位置偏差過大等 | ||
保護及故障記錄 | 1、可記錄10個故障 | ||
環境 | 溫度 | 工作溫度 | 0~45℃ |
儲存溫度 | -20~80℃（不凍結） | ||
工作/儲存濕度 | ≤90％RH（無凝露） | ||
IP等級 | IP20 | ||
海拔 | 海拔1000m以下 | ||
振動 | ≤5.88m/s2，10~60Hz（不允許工作在共振點） | ||
