復卷機控制系統
供電方式：公共整流回饋
控制方式：二級控制
第一級（現場級）：
系統采用公共整流、帶公共回饋單元方案。變頻器通過直流統一送電，將各主傳動變頻器直流端并聯在公共直流母線上，以實現退紙能量回饋的相互利用，減少電能損耗。
本系統使用全回饋單元，系統最小加速時間120S。底輥和退紙輥電機處需有抱閘剎車，系統在緊急停車下使用。
第二級（控制級）：

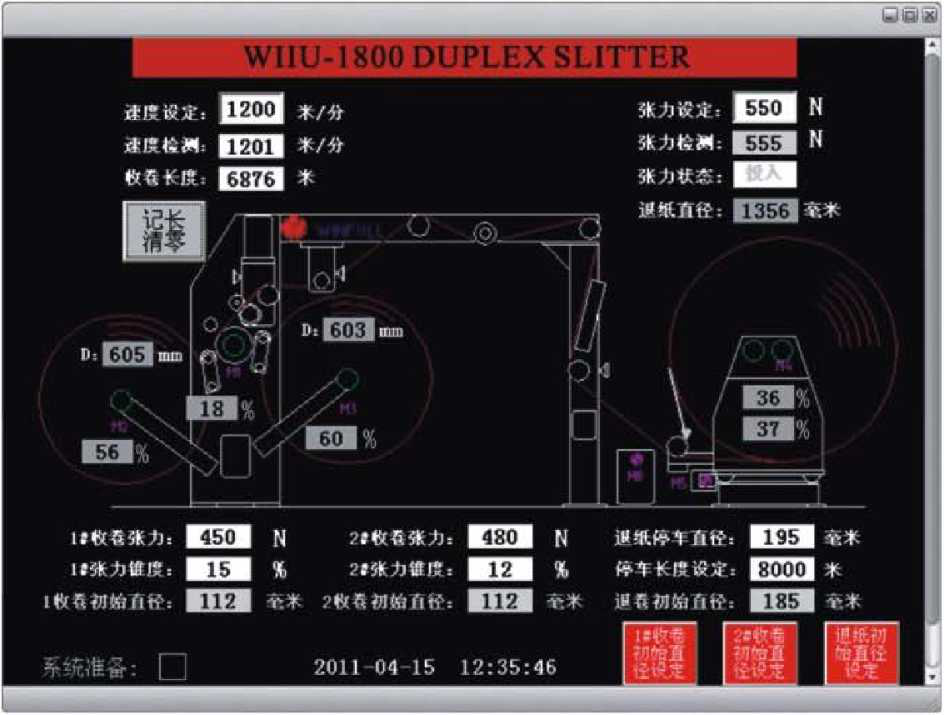

采用觸摸操作，配以西門子12寸操作員終端（彩色顯示），通過以太網線連接到PLC，主要完成下列功能：
◆ ?標準控制功能：運行/引紙/點動/停機，速度參考值的設定；
◆ ?標準顯示功能：調速器的各種實際值，狀態及診斷顯示；
◆ ?復卷機運行參數設置；
◆ ?退紙張力設置及檢測，間接張力與直接張力的切換；
u◆引紙/運行控制切換；
u◆前后底輥轉矩差線性設置；
u◆速度微增：復卷機的速度微增；
u◆速度微減：復卷速度微減；
u◆以棒圖形式或表格形式顯示設定值和實測值。

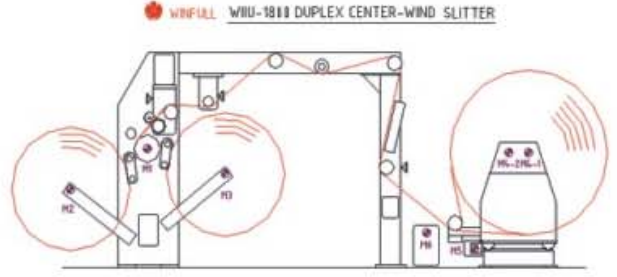

■由雙退紙電機傳動組成退紙部分；
■由牽引電機傳動速度作為系統速度的參考；
■由2個或3個中心收卷臂構成收卷部分；
■使用自動糾偏系統保證紙邊均勻；
■根據不同紙種選用不同的收卷模式（壓合/定隙）。
復卷機控制
■退紙輾的張力控制（由ABB張力傳感器組成張力閉環控制）；
■雙退紙電機的主從張力控制的分配控制；
■中心收卷的間接張力控制；
■壓合/定隙模式下的收卷控制；
■收卷臂自動下放擇制（根據收卷直徑和速度控制收卷臂）。
