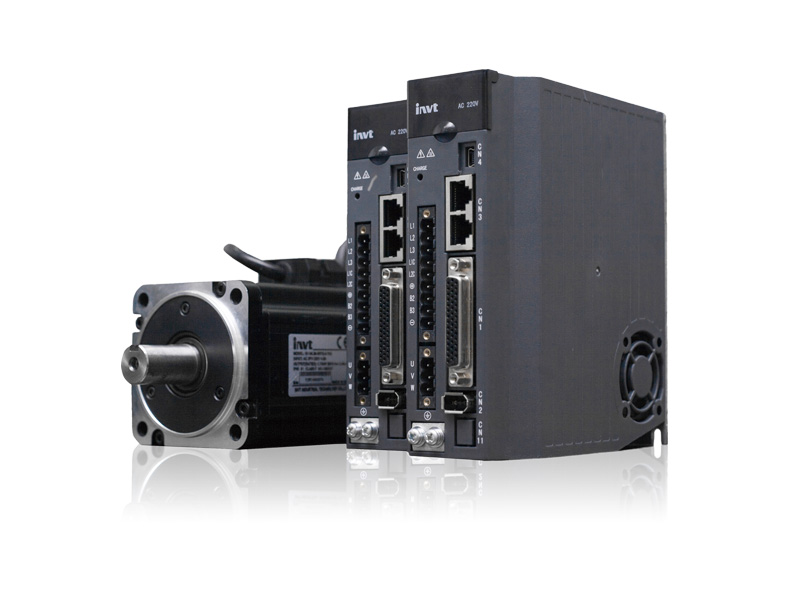

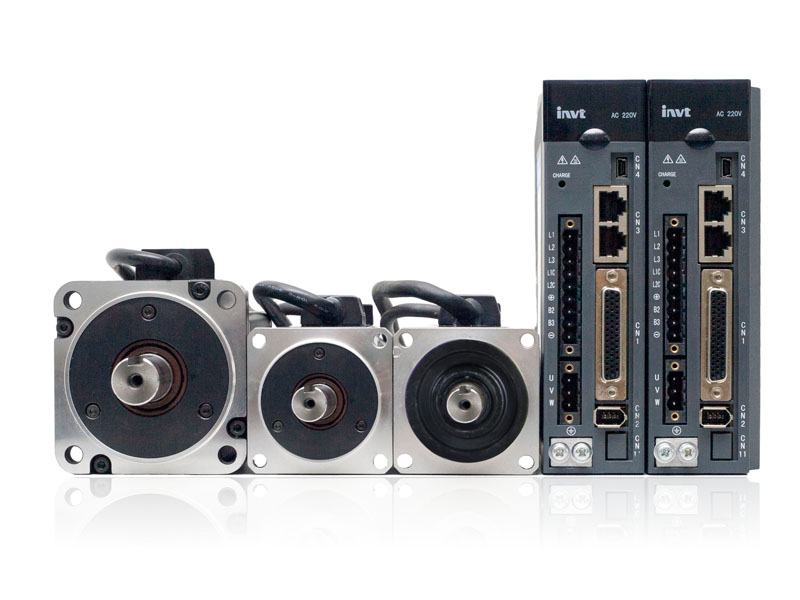

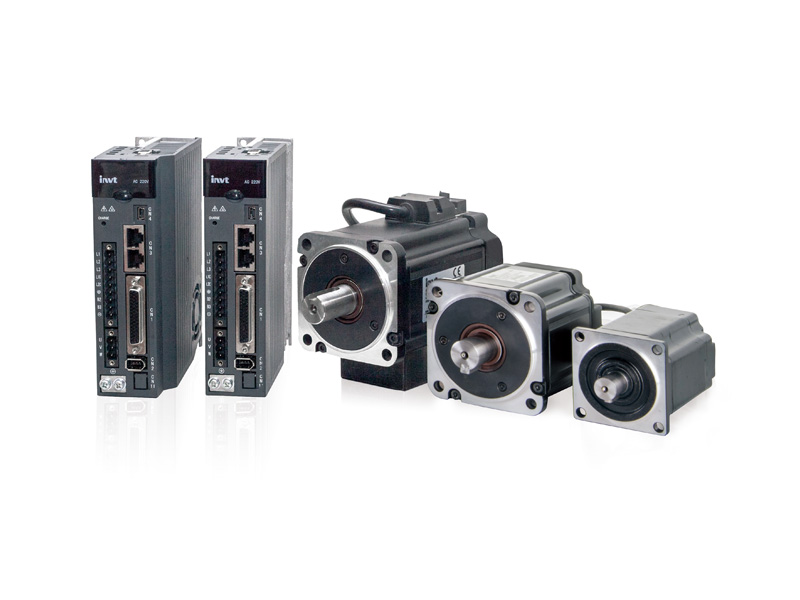

DA300智能交流伺服驅動器

英威騰DA300智能交流伺服驅動器(100W-2kW) 為工業運動控制設備帶來高響應、高精度、高效率的智慧型選擇，以卓越的驅動性能幫助裝備制造業提升價值與效率，廣泛應用于機器人、半導體制造、3C加工設備、電子制造、機床工具、激光設備、電池設備、木工機械等通用機械，尤其適用于機器人、LED分光機、高速鉆攻中心、經編機、雕銑機、車銑復合、伺服刀架等要求絕對值位置且高剛性的現場。

1. 高性能、更出色

*?極速響應：響應頻率高達3.0kHz；

*?極精控制：配套23位高分辨率編碼器，分辨率達到0.15角秒，定位更精準；

*?更豐富的通訊接口：支持Modbus、CANopen、EtherCAT等總線通訊協議；

*?全閉環控制，直線電機控制，極靈活的內部位置控制；

* 更多硬件保護；

* 支持更多電機和編碼器協議；

* 外形更輕巧，顏值更出色；

* 使用更簡便，支持標準STO。

2. 多功能、更強大

* 電子凸輪、龍門同步、低頻抑振、中頻抑振、全閉環抑振、自動/手動陷波濾波器、速度觀測器、擾動抑制、摩擦轉矩補償。

3. 智能化、更出眾

* 負載慣量識別、簡便的增益調整及增益切換、易用操作軟件。


驅動器系列功率及機箱劃分
型? 號
輸? 入
輸? 出
機箱體積
電壓（V）
額定電流（A）
功率（kW）
額定電流（A）
SV-DA300-0R1-2
單相/三相 220
0.9/0.4
0.1
1.3
A
SV-DA300-0R2-2
單相/三相 220
1.8/0.8
0.2
1.8
A
SV-DA300-0R4-2
單相/三相 220
3.6/1.5
0.4
2.8
A
SV-DA300-0R7-2
單相/三相 220
6.8/2.8
0.75
5.2
B
SV-DA300-1R0-2
單相/三相 220
9.1/3.7
1.0
6
B
SV-DA300-1R5-2
三相 220
5.6
1.5
7.6
C
SV-DA300-2R0-2
三相 220
7.5
2
10
C
驅動器尺寸表
驅動器體積
驅動器型號
外形尺寸
安裝尺寸
安裝孔徑
（mm）
H(mm)
W(mm)
D(mm)
A(mm)
B(mm)
A
SV-DA300-0R1-2
160
42
141
32
150
M4(Φ5)
SV-DA300-0R2-2
SV-DA300-0R4-2
B
SV-DA300-0R7-2
160
50
141
40
150
M4(Φ5)
SV-DA300-1R0-2
C
SV-DA300-1R5-2
170
67
180
54
162
M4(Φ5)
SV-DA300-2R0-2
DA300系列伺服驅動器（100W~2kW）技術參數
? ? ? ? ?規?? 格? ? ? ? ? ? ? ? ? ? ?說? 明
? 電?? 源220V系統輸入電壓1PH/3PH，AC 220V(±15%)，47～63Hz
? 端?? 口控制信號輸入標準型、脈沖型及CANopen總線型為8路輸入，EtherCAT總線型為7路輸入
（功能可通過相關參數配置）
輸出標準型、脈沖型及CANopen總線型為6路輸出，EtherCAT總線型為4路輸出
（功能可通過相關參數配置）
模擬量輸入標準型2路輸入（1路12bit、1路16bit模擬量輸入）非標準型2路輸入（2路12bit模擬量輸入）
輸出2路輸出（模擬量監視輸出）
脈沖信號輸入1路輸入（方式：差分或者集電極開路）
輸出1路輸出（方式：差分輸出（A+, A-; B+, B-; Z+, Z-））
第二編碼器輸入增量編碼器接口（光柵尺）、串行通信接口
通信功能USB1:1通信上位機軟件（標配）
RS4851:n通信（標配）
CANopen1:n通信（選配）
EtherCAT1:n通信（選配）
安全端子STOSafe Torque Off（符合最新歐洲安全標準）(選配)
? ? ? ? ?控制模式1、位置控制；2、速度控制；3、轉矩控制；4、位置/速度模式切換；5、速度/轉矩模式切換；
6、位置/轉矩模式切換；7、全閉環控制；8、CANopen模式；9、EtherCAT模式
? 功?? 能?位置控制控制輸入1、滯留脈沖清零；2、指令脈沖輸入禁止；3、電子齒輪比切換；4、制振控制切換等
控制輸出定位完成輸出等
脈沖輸入最大脈沖輸入頻率光電耦合：差分輸入4Mpps，集電極開路輸入200kpps
脈沖輸入方式1、脈沖+方向；2、CW+CCW；3、正交編碼
電子齒輪1/10000~1000倍
濾波器1、指令平滑濾波器；2、FIR濾波器
模擬量輸入轉矩限制可單獨進行順/逆時針方向的轉矩限制
制振控制能抑制5~200Hz的前端振動及整機振動
脈沖輸出1、可進行編碼器分辨率以下的任意分頻設定；2、具有B相取反功能
DA300系列伺服驅動器（100W~2kW）
? ? ? ? ?規?? 格? ? ? ? ? ? ? ? ? ? ? 說? 明
? 功 能?速度控制控制輸入

1、內部指令速度選擇1；

2、內部指令速度選擇2；

3、內部指令速度選擇3；

4、零速鉗位等

控制輸出速度到達等
模擬量輸入速度指令輸入可根據模擬量電壓DC±10V進行相關設定后為速度指令輸入
轉矩限制輸入可單獨進行順/逆時針方向的轉矩限制
內部速度指令可根據外部控制輸入進行切換內部8段速度
速度指令加減速調整可單獨設定加減速時間，也可進行S曲線加減速設定
零速鉗位模擬量輸入速度指令的一次延時濾波器
速度指令濾波器能對外圍干擾等進行零漂抑制，精度0.3mV
?轉矩控制控制輸入零速鉗位輸入等
控制輸出速度到達等
模擬量輸入轉矩指令輸入模擬量轉矩指令輸入，可根據模擬量電壓進行增益和極性設定，精度4.88mV
速度限制輸入可進行模擬量速度限制
速度限制通過參數可設定速度限制
轉矩指令濾波器模擬量輸入轉矩指令的一次延時濾波器
轉矩指令零漂抑制能對外圍干擾等進行零漂抑制，精度4.88mV
內部位置規劃規劃點數可進行128點內部位置規劃設定，可通信控制定位
路徑設定1、位置；2、速度；3、加速時間；4、減速時間；5、停止定時器；6、各種狀態輸出；7、運行模式
原點回歸1、LS信號；2、Z相信號；3、LS信號+Z相信號；4、力矩限制信號
? 保 護硬件保護過壓、欠壓、過流、過速、過載、制動電阻過載、驅動器過熱、編碼器故障、電源缺相、再生制動異常、風扇故障等
軟件保護存儲器故障、初始化故障、I/O分配異常、位置偏差過大等
保護及故障記錄1、可記錄10個故障；2、可記錄當前故障發生時的關鍵參數值
? 環 境溫度工作溫度0～45℃
儲存溫度-20～80℃(不凍結)
工作 / 儲存濕度≤90％RH（無凝露）
IP等級IP20
海拔海拔1000m以下
振動≤5.88m/s2，10～60Hz（不允許工作在共振點）
